Т-паз в поперечинах на крышу: для чего он нужен

Что такое Т-паз в поперечине

Т-паз проходит вдоль верхней части алюминиевой дуги. Его форма удерживает широкую головку крепёжного элемента внутри профиля, а резьбовая часть остаётся снаружи. На неё устанавливается основание аксессуара, после чего соединение затягивается гайкой, ручкой или другим элементом из комплекта.

Правильное название канавки — Т-паз, по-английски T-slot. Крепёж с плоской Т-образной головкой называется Т-болтом, или T-bolt. Называть сам болт «Т-слотом» неправильно: слот — это паз, а не крепёж.

Т-паз обычно закрывается резиновой вставкой. Она уменьшает шум и защищает канал от грязи. В зависимости от конструкции аксессуара вставку вынимают, подрезают в месте установки или прижимают крепежом. Универсального способа нет: нужно следовать инструкции конкретной поперечины и аксессуара.

В каких поперечинах есть Т-паз

Верхний Т-паз есть у всех алюминиевых поперечин. Форма самой дуги может быть овальной, аэродинамической или крыловидной, но интерфейс для крепления аксессуаров сохраняется.

У квадратных стальных поперечин Т-паза нет. Аксессуары на них устанавливаются охватывающими скобами или другим крепежом, рассчитанным на квадратный профиль.

Наличие Т-паза не определяет, подходит ли багажник автомобилю. Сначала подбирается система под тип крыши: обычные или интегрированные рейлинги, штатные места либо дверной проём. Т-паз отвечает только за установку дополнительного оборудования на уже подобранные поперечины.

Что можно закрепить через Т-паз

Велокрепления

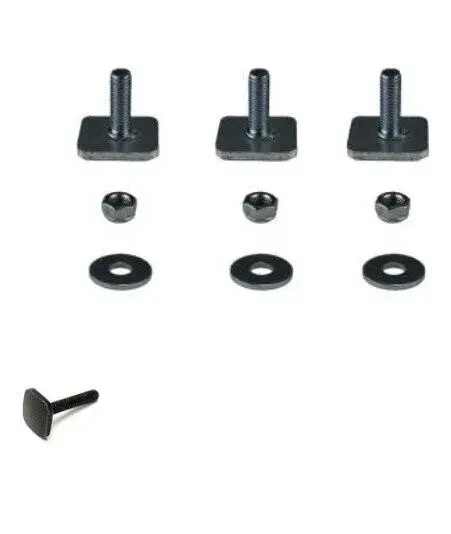

Некоторые велокрепления AMOS устанавливаются на стальные Т-болты. Болты заводятся головками в продольный паз, велокрепление надевается на резьбовые части и фиксируется предусмотренными комплектом гайками или ручками. Перед установкой нужно проверить, что крепёж относится именно к этой модели велокрепления и подходит к профилю поперечины.

Крепления для лыж и сноубордов

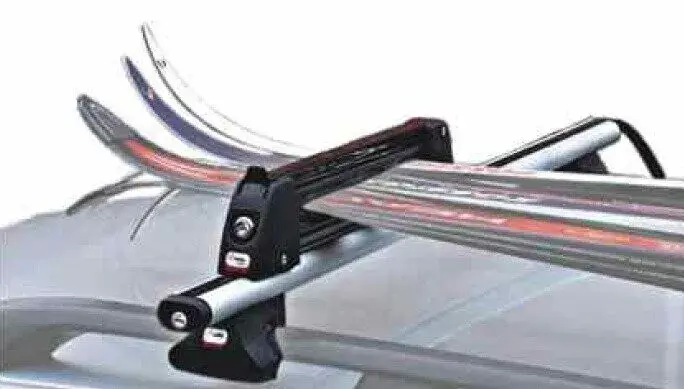

Часть лыжных креплений устанавливается через верхний паз. Другие модели охватывают поперечину снизу и могут использоваться как с алюминиевыми, так и с квадратными стальными дугами. Поэтому наличие Т-паза не является обязательным условием для перевозки лыж.

Ограничители груза

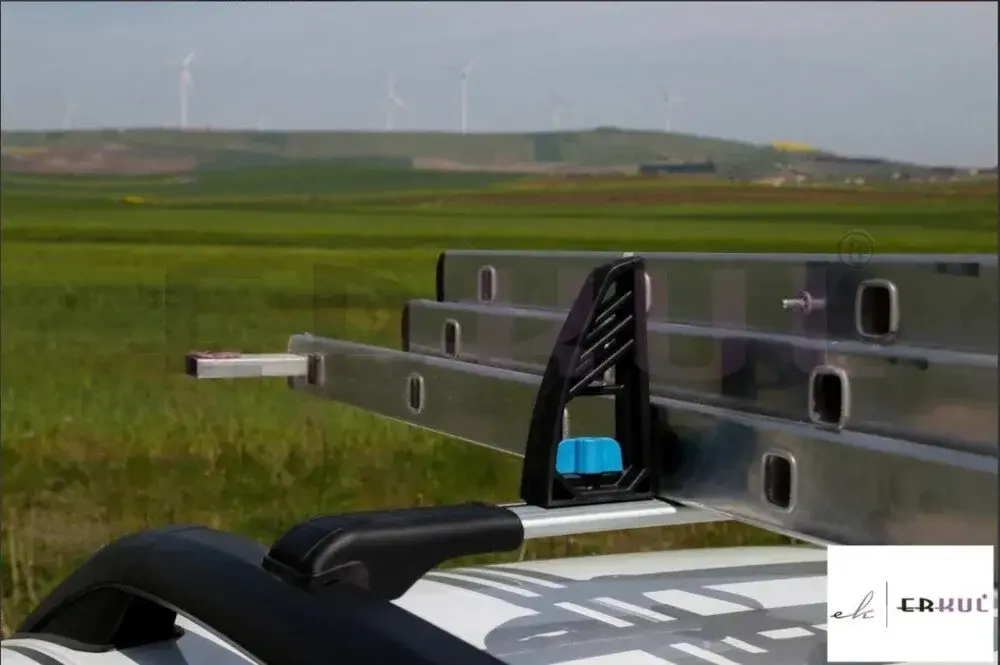

Ограничители Erkul и аналогичные модели Turtle устанавливаются в верхний паз и передвигаются вдоль поперечины. Они помогают зафиксировать лестницу, профиль, трубы и другой длинномерный груз от поперечного смещения. После выбора положения ограничитель затягивается штатным крепежом.

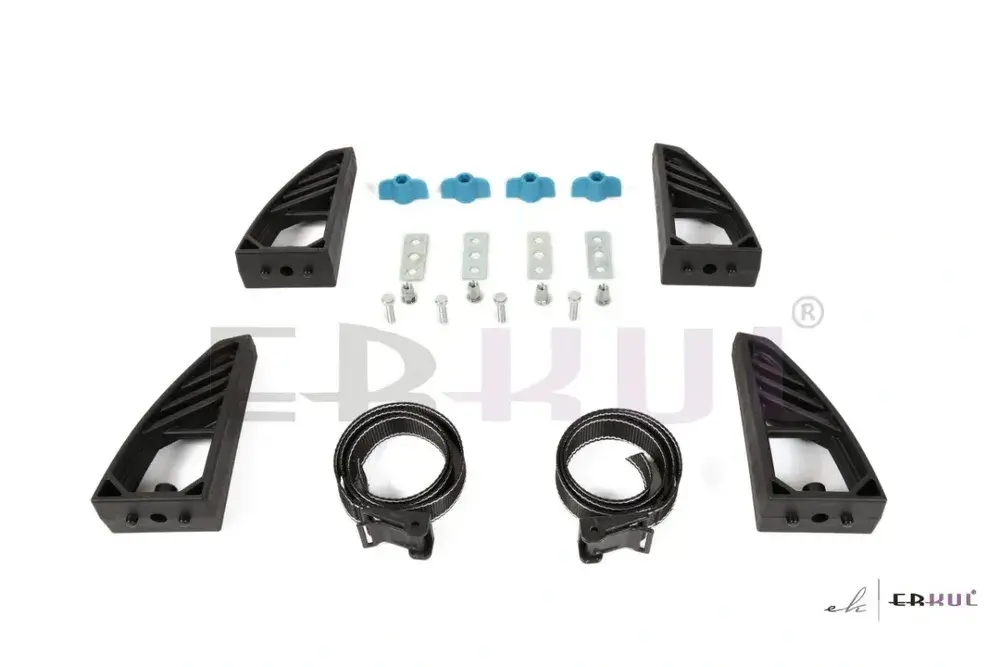

Пример комплекта ограничителей груза для аэродинамических поперечин

Нужен ли Т-паз для установки автобокса

Не обязательно. Автобокс можно закрепить через Т-паз, если для конкретной модели предусмотрен совместимый Т-адаптер. Однако многие боксы штатно комплектуются крепежом, который охватывает поперечину снизу.

Распространены два варианта:

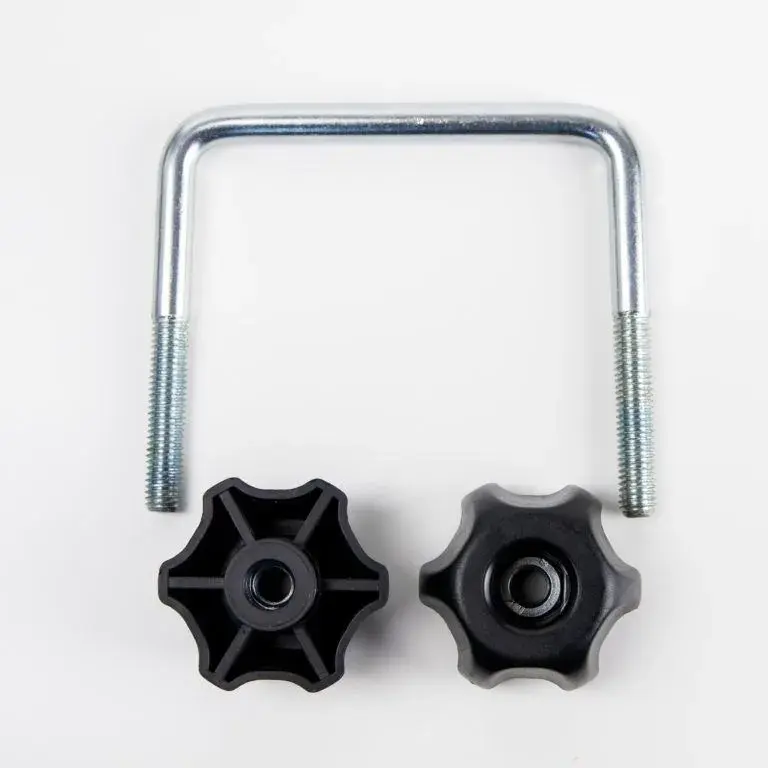

• U-образные скобы проходят под поперечиной и затягиваются изнутри бокса;

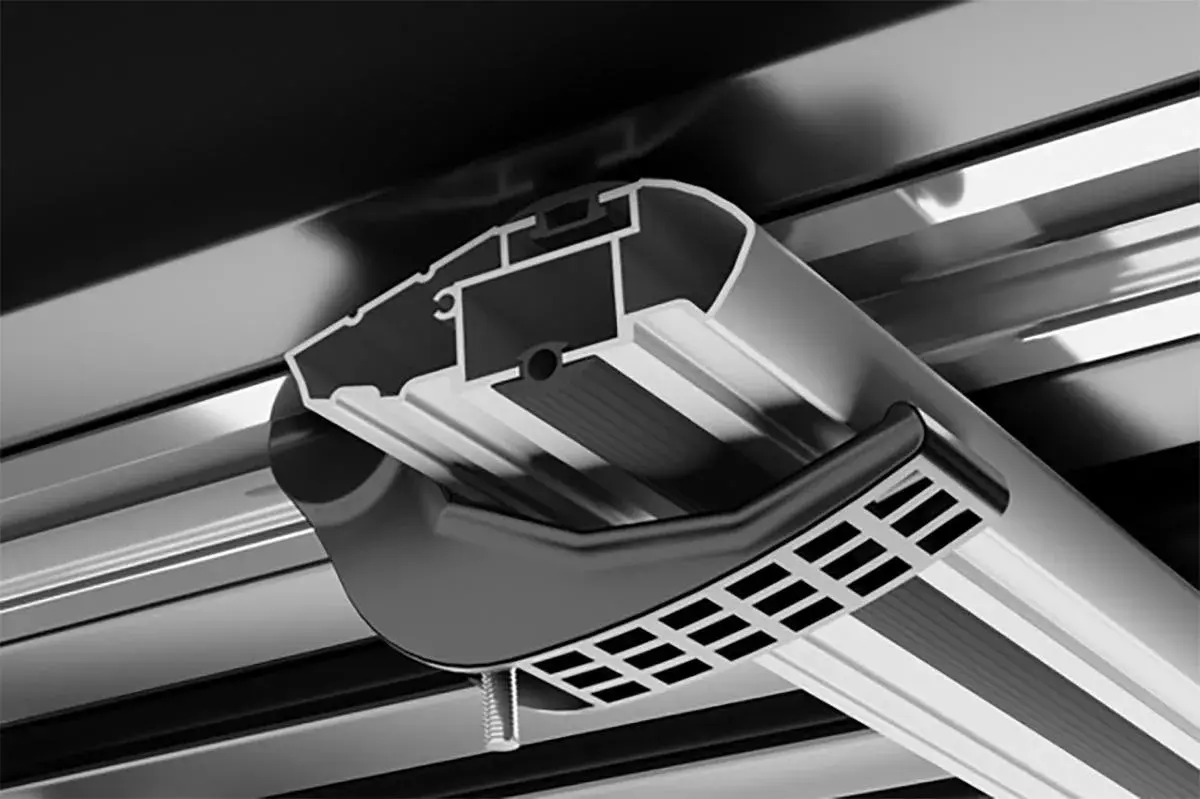

• быстрозажимные обжимы охватывают профиль и затягиваются штатной ручкой.

Перед установкой проверяют не только Т-паз, но и ширину с высотой поперечины, диапазон раскрытия скобы или зажима, а также расположение монтажных отверстий в днище бокса. Если штатный крепёж подходит, менять его на Т-болты только ради более компактного вида необязательно.

Как установить аксессуар в Т-паз

Поперечины с выступающими концами

Так устроены, например, многие системы AMOS и другие багажники, в которых дуга проходит над опорами или рейлингами и остаются свободные концы.

1. Снять торцевую заглушку поперечины.
2. Освободить вход в верхний паз и при необходимости отвести резиновую вставку.
3. Вставить головку Т-болта с торца и сдвинуть крепёж к месту установки.
4. Установить аксессуар на резьбовую часть Т-болта.
5. Выставить положение и равномерно затянуть штатные гайки или ручки.
6. Вернуть резиновую вставку и торцевую заглушку.

Системы для интегрированных рейлингов

У низкопрофильных багажников концы поперечины часто закрыты опорами и запираемыми крышками. Сначала снимают торцевую крышку ключом. Дальнейший порядок зависит от конструкции конкретной модели.

Если вход в паз открыт, Т-болт вставляется с торца обычным способом. Если опора перекрывает канал или головка болта не проходит, поперечину может потребоваться ослабить либо временно демонтировать. Универсальной инструкции здесь нет: перед разборкой нужно свериться с руководством багажника.

Как проверить совместимость Т-болта и поперечины

Похожая форма не гарантирует совместимость. Перед покупкой или установкой нужно проверить:

• размер головки Т-болта и возможность ввести её в паз;
• толщину головки и свободное перемещение внутри канала;
• диаметр и длину резьбовой части;
• толщину основания аксессуара и достаточную длину резьбы после установки;
• возможность снять заглушку или крышку и получить доступ к торцу паза;
• способ укладки или подрезки резиновой вставки;
• допустимую нагрузку аксессуара, багажника и крыши автомобиля.

Окончательное ограничение всегда определяется наименьшим значением из документов автомобиля, багажной системы и аксессуара. Сам Т-паз не увеличивает грузоподъёмность поперечины.

Частые ошибки

• Считать, что Т-паз есть только у отдельных алюминиевых профилей. Он есть у всех алюминиевых поперечин; без него выпускаются квадратные стальные дуги.
• Покупать Т-болты только по фотографии. Размеры головки, резьбы и длина крепежа должны соответствовать аксессуару и поперечине.
• Считать Т-паз обязательным для автобокса или лыж. Многие модели используют крепёж вокруг дуги.
• Оставлять верхний канал открытым. Неправильно установленная резиновая вставка может стать источником свиста.
• Затягивать крепёж без контроля. Нужно соблюдать инструкцию аксессуара и после первой поездки проверить фиксацию.
• Путать Т-паз поперечины с Т-профилем крыши. Это разные крепёжные интерфейсы.

Что важно запомнить

Т-паз расширяет возможности алюминиевых поперечин, но не заменяет проверку совместимости. Велокрепление, лыжное крепление, ограничитель или Т-адаптер автобокса должны подходить к конкретному профилю и устанавливаться штатным крепежом.

Если аксессуар использует скобы или обжимы вокруг поперечины, наличие Т-паза для него не имеет значения. При подборе сначала определяют совместимую багажную систему для автомобиля, затем проверяют способ установки дополнительного оборудования.
