Коротко: электрика фаркопа связывает автомобиль с фонарями и дополнительными потребителями прицепа или велоплатформы. Для простого прицепа часто достаточно 7-контактной розетки, а для фонаря заднего хода, жилого прицепа и дополнительных цепей обычно выбирают 13 контактов. Но число контактов — только часть решения: комплект должен соответствовать модели, году выпуска, комплектации и архитектуре электрооборудования автомобиля.
Что проверить до выбора электрики фаркопа
Сначала определяют не марку розетки, а конфигурацию автомобиля и задачу. Для подбора нужны VIN, модель, поколение, кузов, год выпуска и комплектация. Важно выяснить, есть ли заводская подготовка под тягово-сцепное устройство, штатный разъём, блок управления прицепом и требования к программной активации. У одной модели эти параметры могут различаться даже в пределах одного года.
Затем уточняют, что будет подключаться: лёгкий грузовой прицеп, прицеп с фонарём заднего хода, лодочный прицеп, коневоз, жилой прицеп или велоплатформа с повторителями световых приборов. Проверяют тип вилки, необходимую длину кабеля, наличие светодиодных фонарей и потребность в постоянном либо включаемом вместе с зажиганием питании.
Отдельно сверяют допустимые параметры буксировки в документации автомобиля и фаркопа. Электрический комплект не увеличивает разрешённую массу прицепа и вертикальную нагрузку на шар. Общие принципы механического подбора разобраны в материале как выбрать и установить фаркоп.
Практический вывод: розетку, жгут и модуль выбирают как единую систему под конкретный автомобиль и конкретный прицеп. Внешне одинаковый разъём не подтверждает совместимость комплекта.
Итоговый алгоритм подбора
- Проверить заводскую подготовку автомобиля.
- Выяснить, существует ли модельный комплект со штатными разъёмами.
- Если доступны оба варианта, сравнить модельный и более доступный универсальный комплект.
- Для большинства стандартных установок рассмотреть универсальный блок «Концепт Авто».
- Для дорогого или технически сложного автомобиля рассмотреть Quasar как более дорогую альтернативу.
- Проверить необходимость кодирования.
- После монтажа проверить световые функции и отсутствие ошибок.
Три сценария подключения
Автомобиль с заводской подготовкой
Если производитель предусмотрел подготовку под фаркоп, используют совместимый штатный или модельный комплект и следуют документации автомобиля. Подготовка может включать разъём, часть проводки или электронные функции, но её состав различается. Иногда после монтажа требуется кодирование, диагностика или включение режима прицепа. Наличие заглушки под бампером само по себе не доказывает, что все цепи и функции уже активны.
Модельный комплект проводки
Модельный комплект рассчитан на определённый автомобиль и может подключаться через штатные колодки. Это уменьшает вмешательство в проводку и упрощает монтаж, однако такие комплекты существуют не для всех машин и обычно обходятся дороже универсального решения. Перед заказом проверяют поколение, год, комплектацию и перечень функций конкретного артикула.
Универсальный комплект

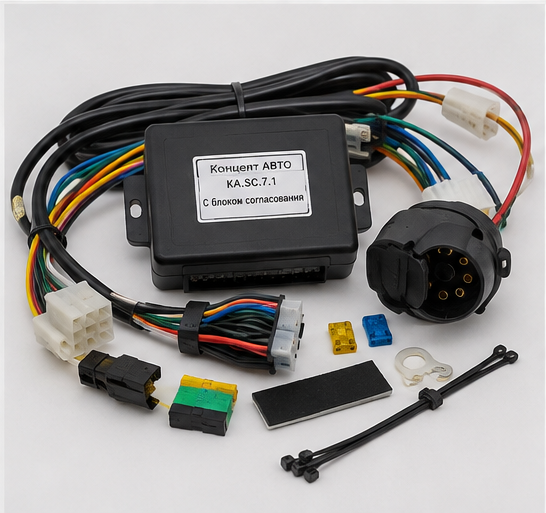

Для большинства стандартных установок BagazhnikPro рассматривает доступный универсальный блок «Концепт Авто». Он подходит для многих автомобилей при грамотном подборе и квалифицированном монтаже: блок считывает управляющие сигналы, а питание светотехники прицепа получает по отдельной защищённой цепи. Совместимость, точки подключения и защиту проверяют по автомобилю и инструкции комплекта.

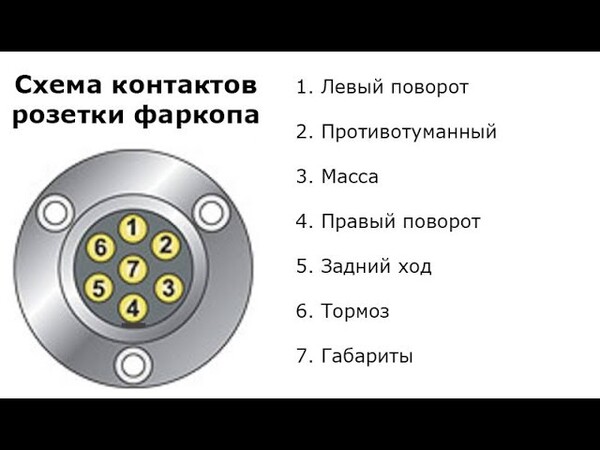

Розетка 7 pin: когда её достаточно
В европейской системе ISO 1724 Type N семиконтактный разъём предназначен прежде всего для основных световых функций 12-вольтового прицепа: указателей поворота, стоп-сигналов, габаритных огней и заднего противотуманного фонаря. Отдельной цепи фонаря заднего хода и дополнительных линий питания в этой конфигурации обычно нет.
Поэтому 7 pin часто выбирают для простого грузового прицепа, если его оборудование и применимый стандарт не требуют большего. Перед покупкой нужно сверить не только число контактов, но и стандарт вилки прицепа. В разных странах и сегментах техники встречаются другие семиконтактные системы, поэтому универсальную распиновку без указания стандарта использовать нельзя.
Если нужен фонарь заднего хода или дополнительное питание, возможностей стандартной 7-контактной розетки может не хватить. Переходник не добавляет отсутствующие цепи.

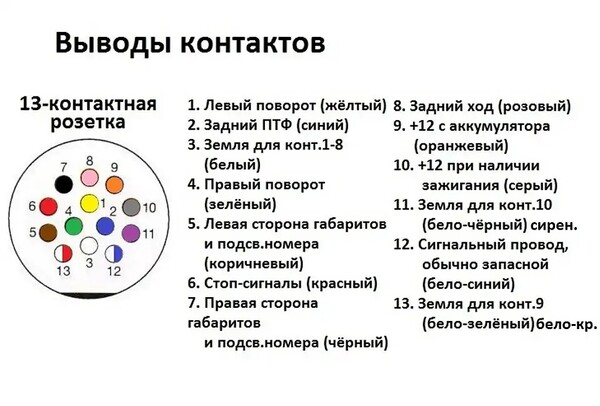

Розетка 13 pin: дополнительные функции
Тринадцатиконтактная система ISO 11446 передаёт основные световые сигналы и предусматривает отдельный контакт фонаря заднего хода. Это Европейский стандарт, также предусматривает цепи постоянного питания и питания, управляемого зажиганием, с отдельными обратными проводниками, подзарядку аккумуляторов. Это делает формат удобным для современных прицепов, велоплатформ и автодомов.
Наличие 13 контактов не означает, что все дополнительные цепи подключены. Постоянное питание и зарядная линия могут требовать комплекта расширения и отдельной защиты; фактическую комплектацию проверяют по артикулу жгута и инструкции.

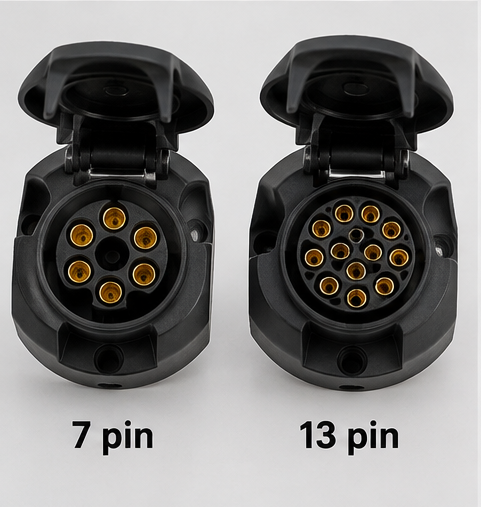

7 или 13 pin: сравнение
| Критерий | 7 pin, ISO 1724 Type N | 13 pin, ISO 11446 |
|---|---|---|
| Основные световые функции | Обычно поддерживаются | Обычно поддерживаются |
| Фонарь заднего хода | Отдельной цепи обычно нет | Предусмотрена отдельная цепь |
| Постоянное питание | Обычно не предусмотрено | Возможно при наличии подключённой цепи |
| Питание при включённом зажигании | Обычно не предусмотрено | Возможно при наличии подключённой цепи |
| Типичное применение | Простой грузовой прицеп | Современный прицеп, велоплатформа, караван |
| Расширение функций | Зависит от другой системы или адаптера, но отсутствующие цепи не появляются | Зависит от жгута, модуля и дополнительных комплектов |
Если сегодня используется простой прицеп, но позже планируется велоплатформа или караван, 13-контактная система может уменьшить потребность в переделке. Если задача ограничена базовым освещением совместимого прицепа, 7 pin остаётся рациональным вариантом.
Модуль согласования: зачем он нужен
На автомобилях с электронным управлением освещением нельзя автоматически считать цепи задних фонарей обычным источником питания для прицепа. Модуль согласования считывает управляющие сигналы автомобиля и включает соответствующие фонари прицепа. Питание нагрузки при этом подаётся по отдельной защищённой цепи в соответствии с инструкцией комплекта. Такой подход помогает не нагружать штатные выходы освещения напрямую.
Функции модулей различаются. В зависимости от автомобиля и комплекта модуль может участвовать в контроле неисправности ламп, распознавании прицепа, отключении или изменении логики задних датчиков парковки, переключении заднего противотуманного фонаря и передаче статуса прицепа другим системам. Нельзя считать, что любой модуль автоматически поддерживает весь этот набор.
Когда модуль может потребоваться
Показаниями к проверке совместимости модуля служат CAN-шина, импульсное управление лампами, система контроля исправности освещения, светодиодные фонари, объединённые функции в одном световом элементе и требования производителя автомобиля. Окончательное решение принимают по электросхеме, инструкции модельного или универсального комплекта и документации автомобиля.
CAN, LED и контроль ламп
CAN — сеть обмена данными, а не тип розетки. Светодиодные фонари потребляют меньше тока, поэтому несовместимый контроль может принять их за неисправность. Поддержка LED и необходимость активации должны быть указаны производителем комплекта.
Распознав прицеп, отдельные автомобили могут менять работу парковочных датчиков или стабилизации. Это зависит от модели, оборудования и кодирования.
Какую электрику выбирают на практике
Технически удобным решением является модельный комплект под конкретный автомобиль, но он существует не для каждой модели и обычно стоит дороже. Поэтому большинство покупателей выбирает более доступное универсальное решение. Выбор делают после проверки автомобиля, оптики, функций прицепа и рекомендаций установщика.
| Решение | Основная аудитория | Сильные стороны | Ограничения |
|---|---|---|---|
| универсальный блок согласования «Концепт Авто» | Большинство покупателей | Доступная стоимость, универсальность, практичное решение | Нужны квалифицированный монтаж и проверка совместимости |
| модельные комплекты электрики «Концепт Авто» | Владельцы автомобилей, для которых есть готовый комплект | Штатные разъёмы, подготовленный жгут, меньше вмешательства | Доступны не для всех моделей и обычно стоят дороже |
| универсальный комплект Quasar с блоком согласования | Владельцы дорогих и технически сложных автомобилей | Более высокий уровень решения по практическому опыту BagazhnikPro | Более высокая стоимость; выбор должен быть оправдан задачей |
По практическому опыту BagazhnikPro, Quasar чаще выбирают для дорогих автомобилей и установок, где владелец предъявляет повышенные требования к качеству электронного блока. Это не означает гарантированного превосходства: итог зависит от совместимости, комплектации автомобиля и качества монтажа.
Электрика для велоплатформы, прицепа и каравана
Велоплатформа
Световая панель платформы должна повторять необходимые сигналы автомобиля. Проверяют её вилку, фонари и совместимость адаптера. Вертикальную нагрузку считают вместе с массой платформы и велосипедов; подробнее — в статье о фаркопах Steinhof.
Грузовой прицеп
Для небольшого прицепа с базовым комплектом фонарей часто подходит 7 pin. Если есть фонарь заднего хода, электрическое оборудование кузова или иная вилка, выбор пересматривают. До поездки проверяют все световые функции не только на тестере розетки, но и с фактически подключённым прицепом.
Жилой прицеп
Для каравана обычно рассматривают 13 pin, но заранее составляют список потребителей: освещение, зарядка аккумулятора, холодильник и другое оборудование могут использовать разные цепи. Возможность постоянного питания или зарядной линии зависит от комплекта. Для них нужны предусмотренные производителем кабели, защита и корректные точки подключения.
Электрика фаркопа для китайских автомобилей
Для VOYAH, Tank, Haval, Chery, Exeed, Geely, Changan, Hongqi, Jaecoo, Omoda, Jetour, Li Auto, Zeekr, GAC, BYD и Evolute применяют тот же принцип: сначала идентифицируют автомобиль и задачу, затем выбирают подтверждённый комплект. Различия связаны не со страной происхождения, а с конкретной электронной архитектурой, комплектацией и документацией производителя.
Сверяют модель, год, кузов и заводскую подготовку. Необходимость активации зависит от автомобиля; схему с визуально похожей модели переносить нельзя.
Пример существующей карточки на сайте — быстросъёмный фаркоп Galia D063V для VOYAH FREE. Карточка подтверждает механическую применяемость данного артикула, но электрический комплект для автомобиля всё равно подбирается отдельно. Сравнить подходы к выбору европейского и российского ТСУ можно в материале Galia или российский фаркоп.
Частые ошибки при подборе и монтаже
- Выбор только по числу контактов. Одинаковое количество контактов не подтверждает стандарт, распиновку и набор реально подключённых цепей.
- Покупка без проверки VIN и комплектации. У одной модели могут быть разные блоки, разъёмы и требования к активации.
- Ожидание новых функций от переходника. Адаптер соединяет разные форматы, но не создаёт фонарь заднего хода или питание, если цепи нет со стороны автомобиля.
- Прямая нагрузка на штатные фонари без проверки. На современной машине это может вызвать ошибки контроля ламп или некорректную работу электроники.
- Игнорирование массы. Надёжный обратный проводник так же важен, как сигнальные цепи; точки и сечения берут из документации.
- Отсутствие защиты питания. Отдельная силовая цепь должна быть защищена так, как предписывает изготовитель комплекта.
Монтаж выполняют по инструкции конкретного комплекта. Цвет изоляции нельзя использовать как единственный способ идентификации цепи: назначение подтверждают схемой и измерениями подходящим диагностическим оборудованием.
Что проверить после установки
- Надёжность крепления розетки, крышки, уплотнений и кабеля.
- Отсутствие контакта жгута с выхлопной системой, острыми кромками и подвижными деталями.
- Левый и правый указатели поворота, стоп-сигналы, габаритные огни и задний противотуманный фонарь.
- Фонарь заднего хода, если он предусмотрен системой и прицепом.
- Постоянное и включаемое зажиганием питание, если эти цепи предусмотрены и подключены.
- Реакцию контроля ламп, парковочных датчиков и индикации прицепа — только для функций, заявленных для автомобиля и комплекта.
- Отсутствие диагностических ошибок после подключения и отключения прицепа.
- Работу с реальным прицепом или платформой, а не только с контрольным прибором.
После первых поездок полезно повторно осмотреть розетку, крепление и трассу кабеля. При попадании воды, нестабильной работе фонарей или сообщениях на панели приборов эксплуатацию прекращают до диагностики.
Частые вопросы
Что выбрать для обычного прицепа: 7 или 13 pin?
Если прицеп использует базовые световые функции и совместим с ISO 1724 Type N, часто достаточно 7 pin. При наличии фонаря заднего хода или дополнительных потребителей обычно рассматривают 13 pin.
Всегда ли нужен модуль согласования?
Нет. Необходимость зависит от электрооборудования автомобиля и схемы конкретного комплекта. Для современной машины решение принимают после проверки документации, а не по возрасту автомобиля или типу ламп.
Нужно ли кодировать автомобиль после установки?
Иногда. Модельный комплект может требовать активации для распознавания прицепа и связанных функций. В других комплектах кодирование не предусмотрено. Это проверяют по автомобилю и артикулу жгута.
Поддерживает ли любая розетка 13 pin зарядку аккумулятора каравана?
Нет. Стандарт предусматривает дополнительные цепи, но конкретный жгут может поставляться без них. Нужны совместимые линии питания, защита и, при необходимости, комплект расширения.
Почему светодиодные фонари прицепа могут вызывать ошибку?
LED потребляют меньше тока, чем лампы накаливания. Несовместимая система контроля может воспринять такую нагрузку как обрыв. Нужен комплект с подтверждённой поддержкой LED или решение, указанное производителем.
Можно ли выбрать электрику только по модели автомобиля?
Недостаточно. Нужны как минимум поколение, год, кузов, комплектация и желательно VIN. Дополнительно учитывают оборудование прицепа и его вилку.
Что делать, если после подключения мигают или пропадают фонари?
Остановить эксплуатацию, проверить вилку и розетку на загрязнение и влагу, затем провести диагностику цепей, массы, защиты и модуля по инструкции. Случайная замена проводов по цветам может усугубить неисправность.
Как принять решение
Для начала зафиксируйте автомобиль, тип прицепа и требуемые функции. Затем выберите 7 или 13 pin, проверьте наличие заводской подготовки, совместимость жгута, необходимость модуля и программной активации. После монтажа протестируйте каждую функцию и убедитесь, что бортовые системы не фиксируют ошибок.
